miércoles, 2 de febrero de 2011

Diseño y renderizado en Blender

Blender es un programa de diseño 3D muy poderoso, basta una visitar su web para ver ejemplos de animaciones, juegos y modelos creados con el.

Nueva versión Blender 2.5

El siguiente post trata sobre la instalación de la nueva versión Blender 2.5 beta.
Al ser una beta, no es recomendable instalarla en estaciones en producción ya que puede tener resultados inesperados. Pero para el uso "casero" es bastante estable.

El proceso de instalación es para Ubuntu y derivados, pero con un poco de googleo encontramos fácilmente los pasos para las demás distribuciones principales.

Lo primero es agregar los repositorios donde se mantienen las ultimas versiones compiladas para Ubuntu


sudo add-apt-repository ppa:cheleb/blender-svn

Luego actualizamos la lista de repositorios y actualizamos el sistema

sudo apt-get update
sudo apt-get upgrade

Si ya teníamos instalado el blender 2.45, este se va a actualizar a la nueva versión.
De no ser así lo instalamos con

sudo apt-get install blender

Eso es todo. Ya podemos disfrutar del programa.

LECTURA OBLIGATORIA:
Manual de Blender 2.5 (2009)
Manual/Wiki de Blender 2.5 en español


En los proximos dias voy a publicar links, tutoriales y videos sobre el uso especifico del Blender en Arquitectura.

Imagen de tutorial en http://www.blenderguru.com/


Sigue leyendo

martes, 14 de septiembre de 2010

Mas opciones de Cad para linux

Leo en Zoosocial (y via Muylinux) que saldra pronto una version nativa para linux del programa de cad DraftSight de los creadores de Catia (lo que usa Zaha).

Es posible probarlo en su version beta para windows usando wine.


Los comandos son los mismos que los de bricscad y autocad, y un soporte para dwg version 2010.

La interfaz nos recuerda al autocad 2006-2008 lo cual hace sencillo el cambio para el usuario habituado a la versión.

A tener en cuenta, es solo de diseño 2d. Esto podrá parecer una desventaja fuerte, pero consideremos el uso en arquitectura e ingeniería de estas funciones.
El software es GRATUITO, PERO NO LIBRE. Pero esto podría crear demanda de este tipo de programas y animar a programadores para que los desarrollen.

El anuncio de la nueva version para linux dice que estara lista en un mes.
Abra que esperar y estar atento, mientras tanto sigo con la version de Bricscad que funciona muy bien.





Sigue leyendo

viernes, 10 de septiembre de 2010

Inkscape 0.48

Si, lo leíste mil veces en internet pero me tomo el trabajo de juntarlo bien simple para vos.



Si estas en ubuntu/debian podes agregar el repositorio e instalar lo ultimo de la gente de inkscape de esta manera:


sudo add-apt-repository ppa:ricotz/ppa

sudo apt-get update

sudo apt-get install inkscape

Y listo a disfrutar, y acodarte de tener los colores configurados para una buena impresión .

Sigue leyendo

martes, 10 de agosto de 2010

Imprimir en pdf desde Bricscad (linux) o cualquier otro programa.

Bricscad, al ser aun un beta, tiene algunas funcionalidades que no estan desarrolladas totalmente.

Una de las que mas necesito es imprimir archivos cad en pdf
Esto me facilita tener que lidiar con espesores de lineas y colores al momento de ir al ploter. Ademas que es una forma practica para trabajar sobre los planos desde programas de edicion de vectores e imagenes (Inkscape, Gimp).

Hay una manera sencilla de hacerlo desde linux, utilizando el programa cups (encargado del manejo de impresoras en los sistemas unix) agregandole un complemento que soporte este tipo de impresion.

sudo apt-get install cups-pdf

Este comando nos instala el complemento (cups-pdf), solo nos resta configurar la impresora.

Sistema-Administración-Impresoras


Ahi nos aparece una nueva impresora “pdf”, clickeamos en Adelante, esperamos que busque los drivers y luego terminamos de confirmar.

Ya instalada la impresora vamos al archivo que queremos imprimir y la elegimos.

Configuramos las lineas, tamaño de hoja y escala como en el Autocad e imprimimos la hoja.

Un detalle a tener en cuenta; Los pdf creados se guardan en una carpeta llamada “pdf” en la Carpeta personal del usuario.
No es posible (o no se como hacerlo) cambiar el nombre del archivo de salida. Por lo tanto si necesitas varias impresiones de un mismo archivo, debes ir cambiando los nombres de los pdf a medida que se imprimen, para evitar que se sobrescriban.

Sigue leyendo

viernes, 16 de julio de 2010

Instalar Bricscad en linux

Existen varias opciones en programas de cad para linux (qcad, varicad, etc) algunas libres, otras no.
Ninguna de estas tiene, para mi, la interfaz o la operatividad comparable clasico Autocad.



Bricscad es un programa de diseño cad, de la empresa Bricsys. No es software libre ni gratuito, pero en este momento publica sus versiones beta para que probarlas y comunicar los errores que presente.

Las betas estan lo suficientemente avanzadas como para poder usarlas en el dia a dia.

Ahora les voy a explicar como instalar el programa en Ubuntu/Debian u otras distribuciones


1- Hacerse una cuenta para el foro.


http://www.bricsys.com/common/open.jsp?m=%2Fcommon%2FaccountRequest.jsp

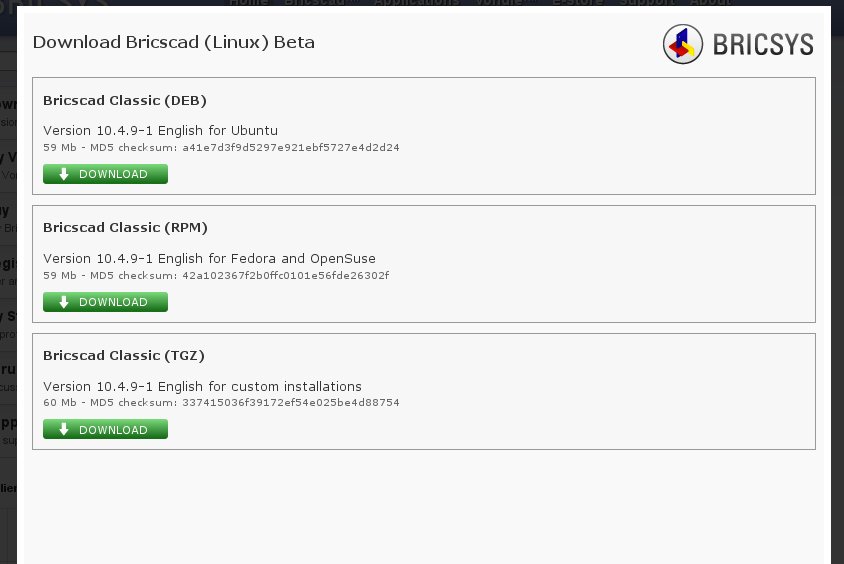

2-Luego descargamos el programa



http://www.bricsys.com/open/common/download.jsp?p=B4L&l=en_US&site=1

Elegimos la version que corresponda segun nuestro sistema

deb/rpm: Descargarlo y abrirlo con el gestor de paquetes que corresponda. Se va a ubicar dentro del menu de Graficos en gnome (en kde lo desconosco)

tar.gz: Si no tenemos un gestor de paquetes que soporte .deb o .rpm esta es nuestra opcion. Descargar, descomprimir. Y ejecutar bricscad.sh

sh bricscad.sh

Podemos crear un link a la carpeta /usr/bin para correrlo desde la terminal

Damos permisos de ejecucion:
chmod 777 bricscad.sh
Creamos Acceso directo:
sudo ln -s bricscad.sh /usr/bin/bricscad


Sigue leyendo

Preparar el Gimp para trabajar

Una de las herramientas fundamentales del arquitecto (o estudiante) es un editor de imagenes.
En linux existe una herramienta magnifica que es el Gimp.
El siguiente rejunte de tutoriales tiene como objetivo instalar y configurar al editor semi-profesionalmente, ahorrándonos tiempo al momento de llevar a imprimir.


En este post vamos a ver:

Como Instalar Gimp
Habilitar Modo monoventana
Instalar Perfiles de Color
Instalar Scripts y Complementos


Instalar el gimp

Debian/Ubuntu y derivados (Versiones anteriores a ubuntu 10.04 la traen incorporada)

sudo apt-get install gimp


Archlinux

pacman -S gimp

Esto nos instala el sistema basico para poder trabajar, la versión instalada (julio 2010) es la version 2.6.

Modo Monoventana

Si nunca usamos el programa y estamos acostumbrados al Photoshop, podemos instalar la versión 2.7 que incorpora el modo monoventana.

Debian/Ubuntu y derivados (proceso editado)(1)

Agregamos la dirección del servidor y añadimos la clave de launchpad

sudo add-apt-repository ppa:matthaeus123/mrw-gimp-svn

Actualizamos el sistema e instalamos
sudo apt-get update && sudo apt-get install gimp

si existe algún problema con el gimp instalamos esta librería

sudo apt-get install libgegl-0.0-0

Archlinux

pacman -S gimp-devel

Activamos el modo single-window desde Ventana/Single-Window mode

Una vez instalado vamos a completar el programa

Perfiles de color (2):(instrucciones para debian/ubuntu y derivados)

Nos permiten controlar la forma de controlar la visualización e impresión correcta de las imágenes, eso sirve también para otros programas de diseño que instalemos en el sistema.

sudo apt-get install icc-profiles create-resources

Esto gestores de color icc y un directorio donde se colocan los pinceles, gradientes, etc, que van a ser compartidos por los programas de diseño que tengamos instalados (ejemplo Inkscape)

Podemos completar esto instalando con el paquete de gestión de color de Adobe, que trae estándares para impresión y visualización utilizados por casi todos los programas de diseño comerciales.

http://www.adobe.com/support/downloads/iccprofiles/iccprofiles_win.html

Una vez descargado, descomprimimos, entramos a la carpeta CYMK y lo copiamos a la carpeta /usr/share/color/icc

sudo cp * /usr/share/colo/icc/

Después hacemos lo mismo con el contenido de la carpeta RGB

Dentro del Gimp vamos a Edición/Preferencias/Gestion de Color y elegimos para la visualización sRGB o Adobe RGB, y para la impresión usamos Coated FOGRA27 .



Scripts y Complementos para Gimp


sudo apt-get install gimp-data-extras gimp-resynthesizer gimp-plugin-registry

Con el gimp ya completo podemos empezar a trabajar en nuestras imágenes.
Recomiendo que se den una vuelta por el blog de jesusda de donde saque la mayor parte de la información para este post.

Fuentes
(1)http://www.ciudadesvirtuales.com/flako/gimp-27-ubuntu-904-910
(2)http://www.jesusda.com/blog/index.php?id=238

Sigue leyendo
